AIM-8은 다양한 종류의 아날로그 신호를 측정하기 위해 개발된 것으로저비용의 효율적인 원격 데이터 로거입니다. 영진기술에서 판매되고 있는 MPC-374나 MPC-330과 같은 통신 컨트롤러에 연결된 확장 모듈(8 개 아날로그 채널)로 사용할 수 있습니다. AIM-8은 Modbus TCP / IP, Modbus RTU, IEC60870-5-104 : 2000, SNTP 및 기타 프로토콜을 통해 저장된 데이터를 이더넷을 통해 원격 사용자에게 전송하는 기능을 합니다. AIM-8 데이터 로거는 서로 다른 레벨의 전압 및 전류 입력뿐만 아니라 Pt100 프로브를 지원하여 8 개의 아날로그 채널에 4 가지 인터페이스를 제공합니다. 또한 AIM-8 Config Tool을 통해 AIM-8 구성 프로세스를 쉽게 구성할 수 있습니다.
주요기능
Datalogger with timestamp of records (RTC, Real Time Clock)
Ethernet, USB, RS232 andRS485 communication
Galvanic isolation between inputs and interfaces.
Remote configuration and updates through Ethernetport.
Up to 8 analog inputs(voltage,current or resistance)
Modbus 마스터 장치는 PLC, PC 또는 영진기술이 보유하고 있는 컨트롤 디바이스가 될 수있습니다. 이 Modbus 마스터 장치는 네트워크 내의 모든 Modbus 장치를 탐색합니다.
RS485 시리얼 패킷은 연결된 DM-124 (그림에서 ID 10)에 의해 무선 패킷 프레임으로 변환되어 네트워크의 나머지 DM-124로 전파됩니다. 이들은 RS485 Modbus RTU로 차례로 변환하여 연결된 Modbus 장치로 전송합니다. 각 장치의 응답은 네트워크 코디네이터와 동일한 방식으로 전송됩니다.
구분
Specifications
CPU
ARM7
Flash
archive storage of 2 MB, battery backup, data valid up to 5 years
Communication interfaces
USB (1 port) : type B, ver. 2.0
Ethernet (1 port) : twisted pair Ethernet 10/100 Mb, up to 100m (328ft)4GB eMMC type
Analog Inputs
Channels : 8
Input types : Pt 100 RTD (2 channels), 0-5 V (2 channels), 0-10 V (2 channels), 0-20 mA/4-20mA/0-5mA (2 channels)

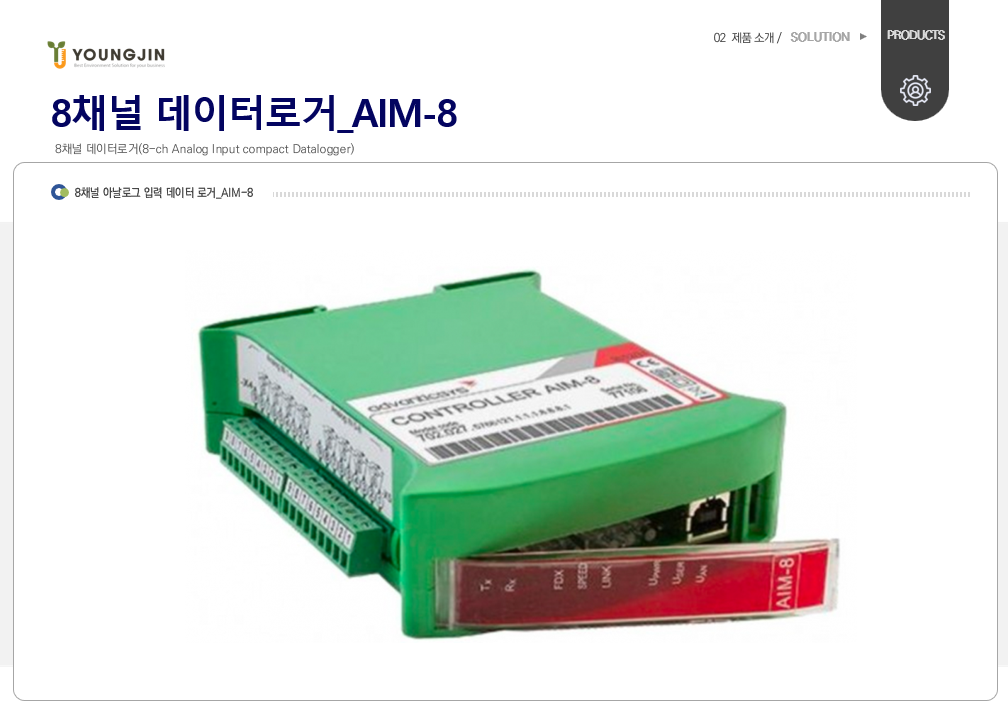

8채널 아날로그 입력 데이터 로거
AIM-8
영진기술에서 판매되고 있는 MPC-374나 MPC-330과 같은 통신 컨트롤러에 연결된 확장 모듈(8 개 아날로그 채널)로 사용할 수 있습니다. AIM-8은 Modbus TCP / IP, Modbus RTU, IEC60870-5-104 : 2000, SNTP 및 기타 프로토콜을 통해 저장된 데이터를 이더넷을 통해 원격 사용자에게 전송하는 기능을 합니다.
AIM-8 데이터 로거는 서로 다른 레벨의 전압 및 전류 입력뿐만 아니라 Pt100 프로브를 지원하여 8 개의 아날로그 채널에 4 가지 인터페이스를 제공합니다.
또한 AIM-8 Config Tool을 통해 AIM-8 구성 프로세스를 쉽게 구성할 수 있습니다.
interfaces
