파노라믹 뷰기반의 환경감시 CCTV
환경 감시를 위한 영상기반 대기감시 시스템

//

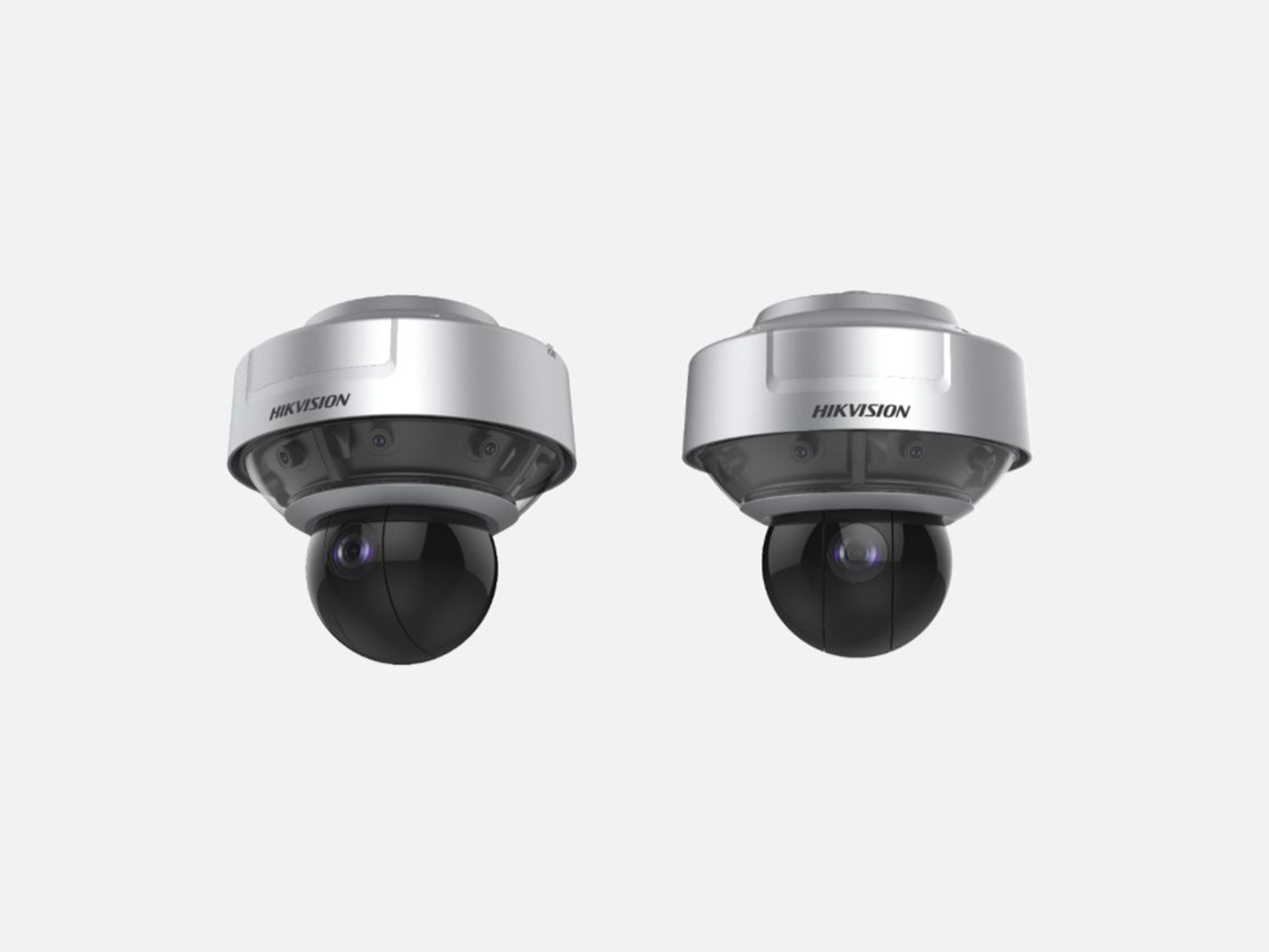

Hikvision DS2DP0818ZIX D / 250 (5mm) PanoVu 시리즈 180 ° 파노라마 + PTZ 카메라 는 파노라마 이미지와 디테일한 이미지를 하나의 카메라에서 확보할 수 있도록 통합설계 되었습니다 . 파노라마 이미지는 4 개의 센서로 캡처되어 180 ° 파노라마모니터링을 구현할 수 있습니다 . 통합 모델 및 고속 PTZ 의 설계는 파노라마 영역에 대해 신속한 세부 포지셔닝 기능을 제공 할 수 있습니다 또한, 고급 비디오 분석 및 다중 목표 추적 알고리즘을 통해 PanoVu 카메라는 침입 탐지 , 선교차 탐지 , 지역 진입 탐지 및 지역 출입 탐지를 비롯한 파노라마보기 영역 내의 여러 대상에 대해 다양한 스마트 기능을 제공합니다 . 카메라는 경보 신호를 출력하여 추적을 위해 PTZ 를 연결할 수있어 보안 효율성이 크게 향상되었습니다

1. 주요기능

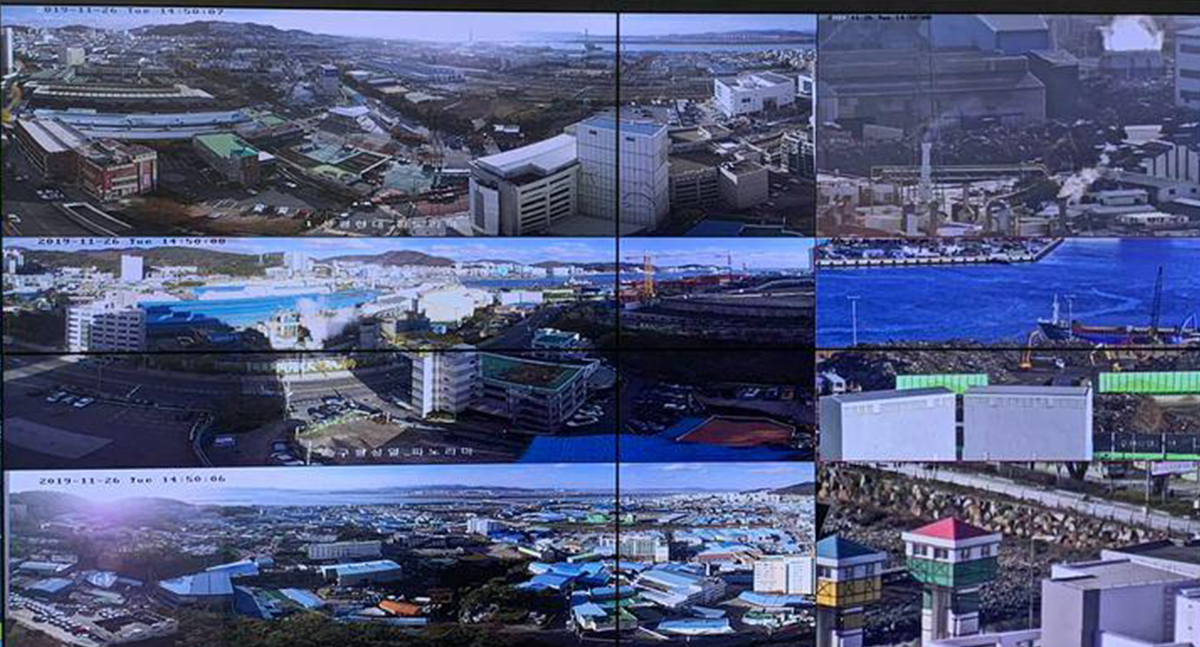

파노라마 카메라

4 개 의 1/ 1 8 " p rogressive s can CMOS
최대 4096 × 1 80 0 해 상 도 @30fps
수평화각 : 180180°, 수직화각: 80°
최저조도 : Color: 0.0 0 5 Lux@Lux@(F 2 0 , AGC ON),B/W: 0.0 005 Lux@Lux@(F 2 0 , AGC

트래킹(추적) PTZ 카메라

1/ 2.8 p rogressive s can CMOS
최대 1 920 × 108 0 해 상 도 @30fps
팬틸트 범위 : 36 00° (팬), 1515° ~ 90° (틸트)
최저조도 : Color: 0.05 Lux @(F1. 8 , AGC ON), B/W: 0.01 Lux @(F1. 8 , AGC), 0Lux with IR
50 × 광 학 줌 16 × 디 지 털 줌
IR 거리 : 200m
광학 이미지 안정화

실적

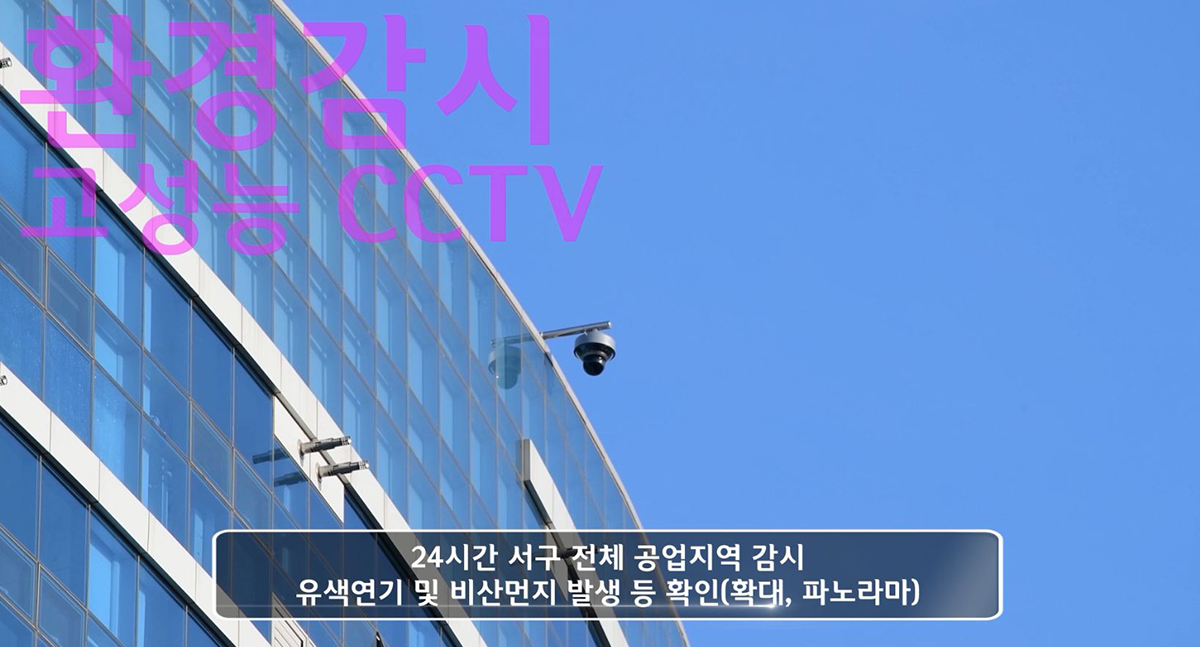

인천 서구청 악취 & 미세먼지 관제센터용 환경감시 CCTV

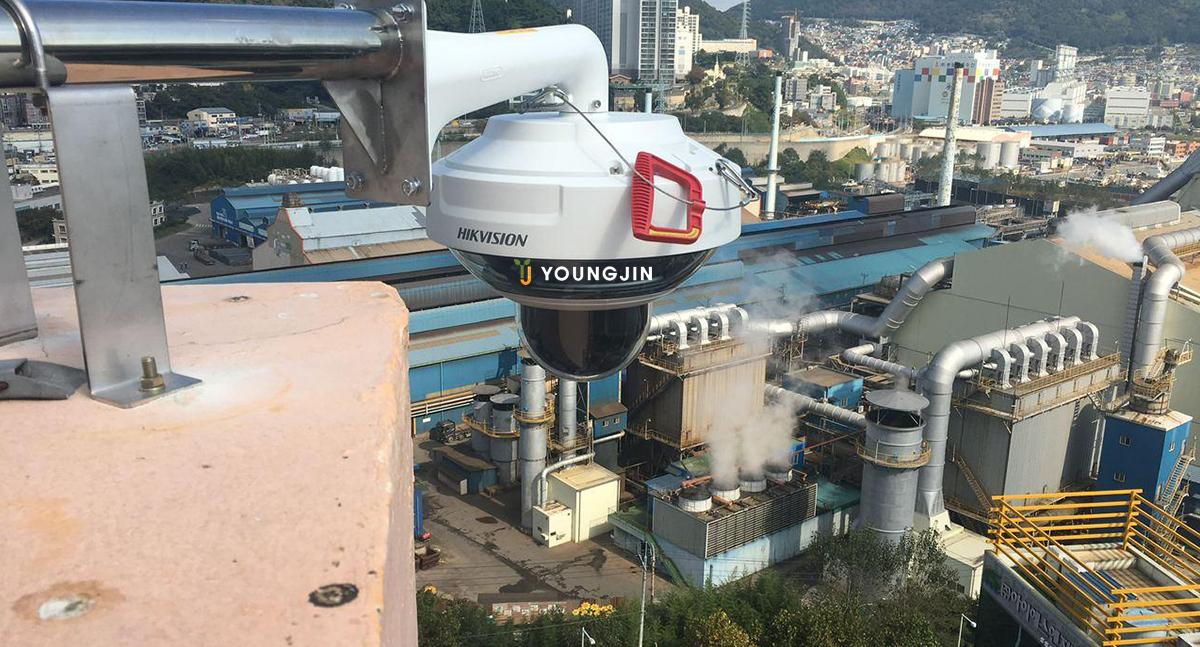

부산 사하구청 악취통합관제센터 환경감시 CCTV
대구 서구청 대기환경상황실용 환경감시 CCTV
부산 기장군청 환경통합관제센터 환경감시 CCTV

2. Specifications

구분	Specifications	Remark
원터치 링크	지원	카메라
트래킹 모드	수동 / 자동 / 조합
다중 목표물 트래킹	지원
목표물 수	동시에 최대 30 목표물 감지
목표물 전환 시간	<1s
캘리브레이션	수동 / 자동
감도설정	지원
이미지 센서	4개의 1/1.8" Progressive Scan CMOS	파노라마 카메라
최저조도	Color: 0.005 Lux@(F2.0, AGC ON), B/W: 0.0005 Lux@(F2.0, AGC ON)
렌즈	5.0mm/F2.0
화각	수평 : 180°, 수직: 80°
지능형 이미지 향상	Digital WDR, 3D DNR, HLC
비디오 압축	Main 스트림: H.265+/H.265/H.264+/H.264 Sub-스트림: H.265/H.264/MJPEG Third 스트림: H.265/H.264
Main 스트림 해상도	20:9 50Hz: 25fps (4096×1800, 3840×1680, 2720×1192) 60Hz: 30fps (4096×1800, 3840×1680, 2720×1192) 20:6 50Hz: 25fps (4096×1200, 3840×1080, 2720×800) 60Hz: 30fps (4096×1200, 3840×1080, 2720×800)
Sub 스트림 해상도	20:9 50Hz: 25fps (704×320, 512×232) 60Hz: 30fps (704×320, 512×232) 20:6 50Hz: 25fps (704×200) 60Hz: 30fps (704×200)
hird 스트림 해상도	20:9 50Hz: 25fps (2048×896, 1280×560, 704×320, 512×232) 60Hz: 30fps (2048×896, 1280×560, 704×320, 12×232) 20:6 50Hz: 25fps (2048×600, 1280×376, 704×200) 60Hz: 30fps (2048×600, 1280×376, 704×200)
이벤트 감지	움직임 감지
지능형 이벤트 감지	침입감지, 가상선 침입감지, 설정영역 들어옴/나감 감지
이미지 센서	1/2.8" progressive scan CMOS	트래킹 PTZ 카메라
최저조도	Color: 0.05 Lux @(F1.8, AGC ON), B/W: 0.01Lux @(F1.8, AGC ON), 0 Lux with IR
IR	IR 거리: 200m; IR 밝기 및 각도 조절가능
S/N 비	≥ 55 dB
지능형 이미지 영상	3D DNR, 120 dB WDR, 광학 Defog, HLC, Smart IR, EIS, 광학 이미지 안정화
초점 거리	6.6 mm ~ 330 mm, 50× 광학줌
줌 속도	약 4.5 s (광학 렌즈, wide-tele)
수평화각	41.3° to 1.1° (Wide-Tele)
최소 초점거리	10mm to 1500mm (Wide-Tele)
조리개	F1.8 ~ F5.5
팬, 틸트 범위	팬: 360°, 틸트: 1515° ~ 90°
팬, 틸트 속도	팬 수동 속도: 0.1°/s ~ 210°/s (Configurable) 팬 프리셋 속도: 240°/s 틸트 수동 속도: 0.1°/s ~ 150°/s (Configurable) 틸트 프리셋 속도: 200°/s
프리셋 수	300
패트롤	8 패트롤, 1 패트롤 당 32개의 프리셋 설정 가능
패턴	4 패턴, 패턴 당 10분 이하로 행동 저장 가능
파크 액션	프리셋/ 패턴 스캔/ 패트롤 스캔/ 자동 스캔/ 틸트 스캔/ 랜덤 스캔/ 프레임 스캔/ 파노라마 스캔
스케줄 작업	프리셋/ 패턴 스캔/ 패트롤 스캔/ 자동 스캔/ 틸트 스캔/ 랜덤 스캔/ 프레임 스캔/ 파노라마 스캔 / 돔 리부팅/ 돔 설정/ Aux 출력
파워-오프 메모리	지원
3D 포지셔닝	지원
비디오 압축	Main 스트림: H.265+/H.265/H.264+/H.264 Sub-스트림: H.265/H.264/MJPEG Third 스트림: H.265/H.264
Main 스트림 해상도	50Hz: 25fps (1920 × 1080, 1280 × 960, 1280 × 720), 50fps (1920 × 1080, 1280 × 960, 1280 × 720) 60Hz: 30fps (1920 × 1080, 1280 × 960, 1280 × 720) 60fps (1920 × 1080, 1280 × 960, 1280 × 720)
Sub 스트림 해상도	50Hz: 25fps (704 × 576, 640 × 480, 352 × 288) 60Hz: 30fps (704 × 480, 640 × 480, 352 × 240)
Third 스트림 해상도	50Hz: 25fps (1920 × 1080, 1280 × 960, 1280 × 720, 704 × 576, 640 × 480, 352 × 288) 60Hz: 30fps (1920 × 1080, 1280 × 960, 1280 × 720, 704 × 480, 640 × 480, 352 × 240)
목표물 필터링	사람과 차량을 구분 가능
이벤트 감지	움직임 감지, 비디오 템퍼링 감지, HDD 가득 참, HDD 오류, 네트워크 끊김, IP 주소 충돌, 불법 로그인
지능형 이벤트 감지	침입감지, 가상 선 침범감지 , 설정영역 들어옴 나감 감지 , 얼굴감지, 이상음원 감지
오디오 압출	G.711alaw/G.711ulaw/G.722.1/G.726/MP2L2/PCM	네트워크
프로토콜	TCP/IP, IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour
API	Open-ended, 지원 ONVIF, 지원 HIKVISION SDK and Third-Party Management Platform
네트워크 인터페이스	1 self-adaptive Ethernet 인터페이스	시스템 인터페이스
광 케이블	1 1000M FC 인터페이스, TX1310/ RX1550nm wavelength, 20 km 전송거리
RS-485	Half duplex, HIKVISION, Pelco-P and Pelco-D self-adaptive
알람 입력/ 출력	7채널 알람입력, 2채널 알람출력, 알람연계 지원: 프리셋/ 패트롤 스캔/ SD Card저장/ Aux 출력/ 중앙센터 알림/ FTP업로드/ 이메일 전송
오디오 입력/ 출력	1채널 오디오 입력 / 1채널 오디오 출력
저장장치	메모리카드 슬롯 탑재, Micro SD/SDHC/SDXC (최대 128GB) 장착가능
사용 전원	36 VDC	일반
소비전력	최대 105 W
동작온도	실외: -40°C ~ 70°C (-40°F ~ 158°F)
동작습도	≤ 90%
보호등급	IP66 표준, TVS 6000V 낙뢰보호, 써지보호, 과전류보호
치수	Φ391.8mm×400.5mm (Φ15.43"×15.77")
무게	약 18kg (39.68lb)
