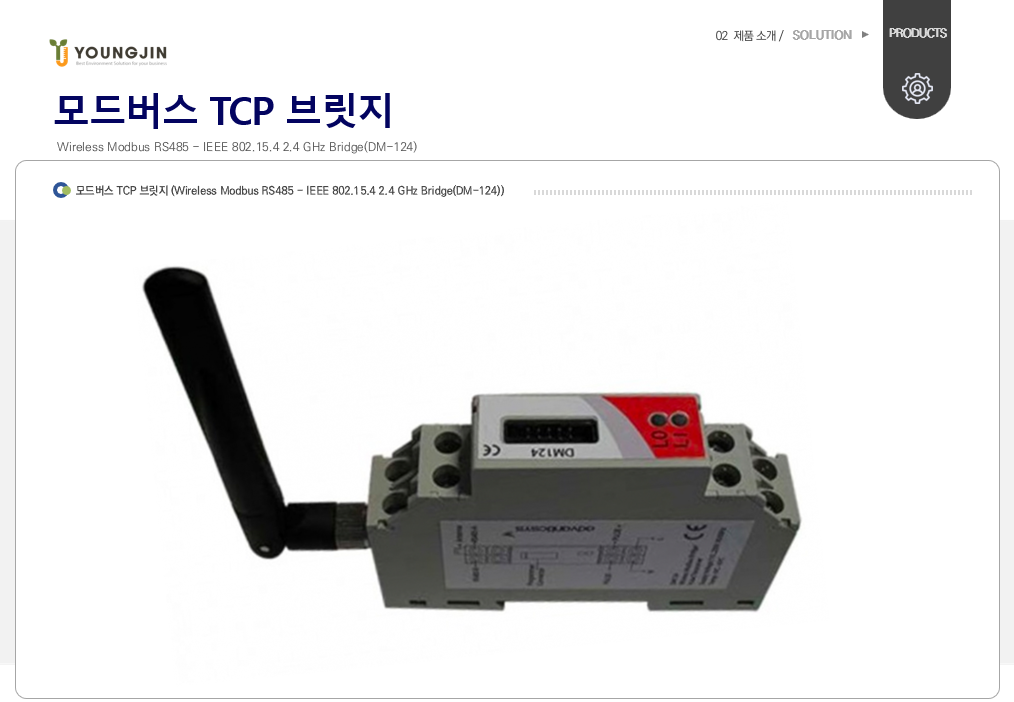

모드버스 TCP 브릿지 (Wireless Modbus RS485 - IEEE 802.15.4 2.4 GHz Bridge(DM-124)) : 영진기술(주)

IEEE 802.15.4 2.4 GHz 기반 Modbus RS485 무선 브릿지

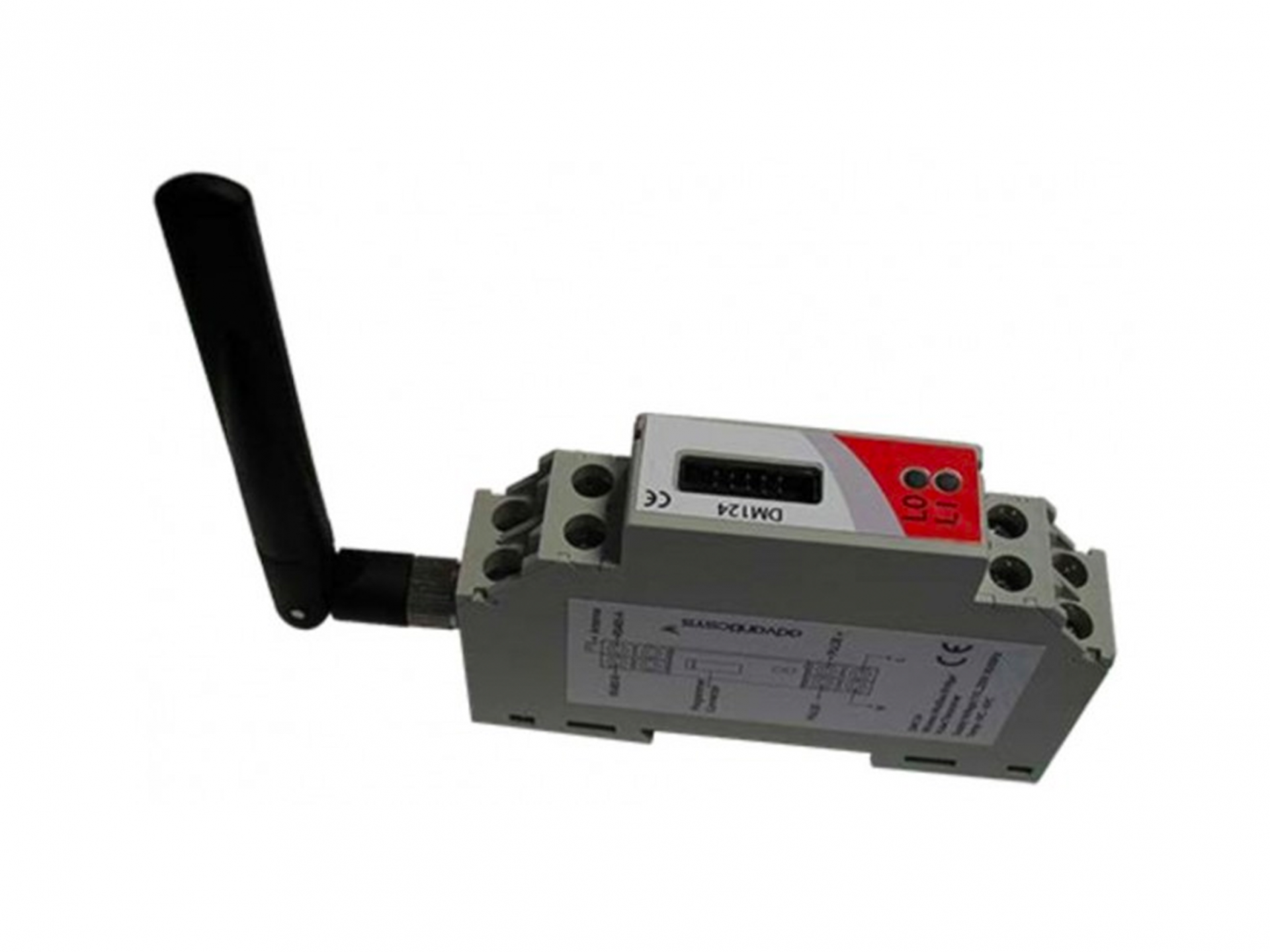

DM-124

//

DM-124의 주요 기능은 전통적인 산업현장의 유선기반 RS485 Modbus RTU로 구축되어 있는 것을 IEEE 802.15.4 기반의 무선 브릿지로 활용될 수 있습니다. 무선 센서 네트워크의 다양성 및 설치 용이성을 활용하여 지점간 RS485 네트워크를 제공합니다. 기본적으로 DM-124는 네트워크를 자동으로 구성합니다. 각 노드는 데이터 패킷을 전달할 최적의 경로를 자동으로 선택하며 모든 연결된 장치에 Modbus 명령을 효과적으로 전송합니다.

주요기능

IEEE 802.15.4 (2.4 GHz) 기반의 무선 통신
자동 구성 가능
Modbus RTU 무선 전송
110-230 VAC 전원 입력
DIN- 레일 장치
쉬운 연결 (Modbus A- 및 B + 단자)
3 가지 작동 모드로 구성 가능한 펄스 카운터 : 건식 접점, 오픈 콜렉터, S0 유형 (가스 및 수도 카운터)
코디네이터 노드 - ADVANTICSYS 무선 센서 네트워크 내의 Modbus 브리지

작동원리

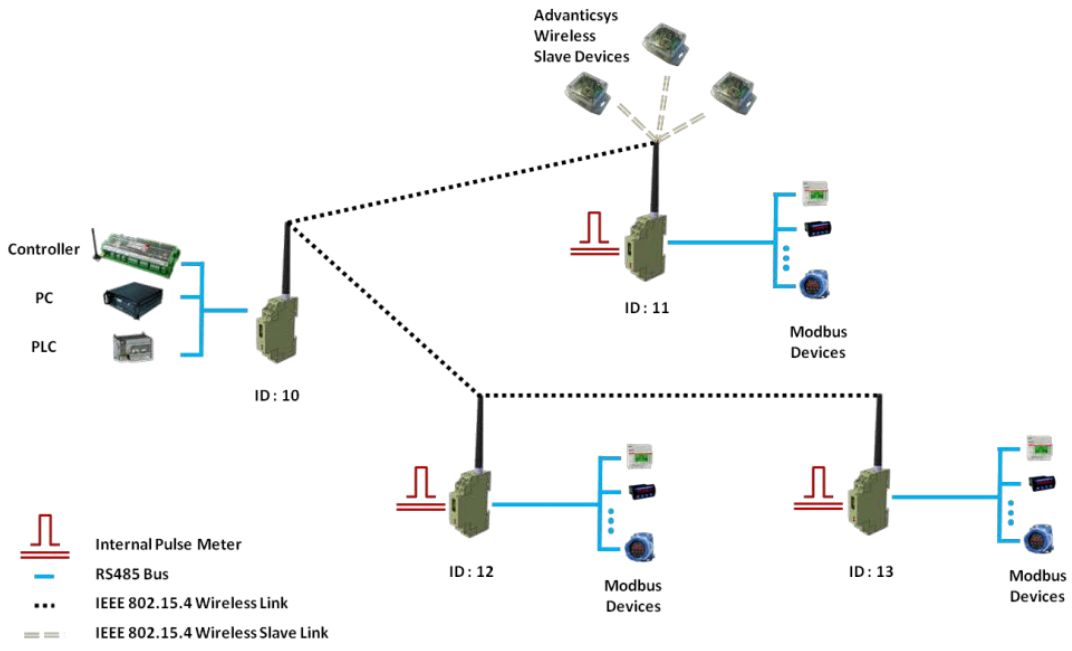

Modbus 마스터 장치는 PLC, PC 또는 영진기술이 보유하고 있는 컨트롤 디바이스가 될 수있습니다. 이 Modbus 마스터 장치는 네트워크 내의 모든 Modbus 장치를 탐색합니다. RS485 시리얼 패킷은 연결된 DM-124 (그림에서 ID 10)에 의해 무선 패킷 프레임으로 변환되어 네트워크의 나머지 DM-124로 전파됩니다. 이들은 RS485 Modbus RTU로 차례로 변환하여 연결된 Modbus 장치로 전송합니다. 각 장치의 응답은 네트워크 코디네이터와 동일한 방식으로 전송됩니다.

Specifications

구분	Specifications	Remark
Power	Input : 230Vac
Radio band	2.4GHz ~ 2.485GHz
Radio Sensitivity	-95dBm typical
Transfer Rate	250Kbps
Range	100 m(indoor)
Topology	Cluster -tree topology
Interface	RS485:Up to 1.2 km range and 19.2 Kbits/sBaudrate (configurable) Pulse counter: 3 operating modes: dry contact, open-collector or S0 type
Protocols	Modbus RTU, IEEE 802.15.4
Operating conditions	Operating Temperature:-25 .. +70oC Storage Temperature:-40 .. +70oC Humidity Range:5 – 95%, w/o condensation
Mechanical	Dimensions:18x89x59 mm Material: PC/ABS IP rating: IP20
Certifications	EN 301 489-1 V1.8.1:2008 EN 301 489-1 V1.8.1:2008 EN 301 489-17 V2.1.1:2009 EN 61000-4-3:2006 EN 300 328 V1.7.1:2006 EN 60950-1:2006 EN 60950-1:2006/A11:2009
