아날로그 데이터 수집 장치(YJTECH-ADC-LOGGER)

IoT 하드웨어 플랫폼




mV 출력 데이터 수집하여 디지털로 변화해 주는 장치

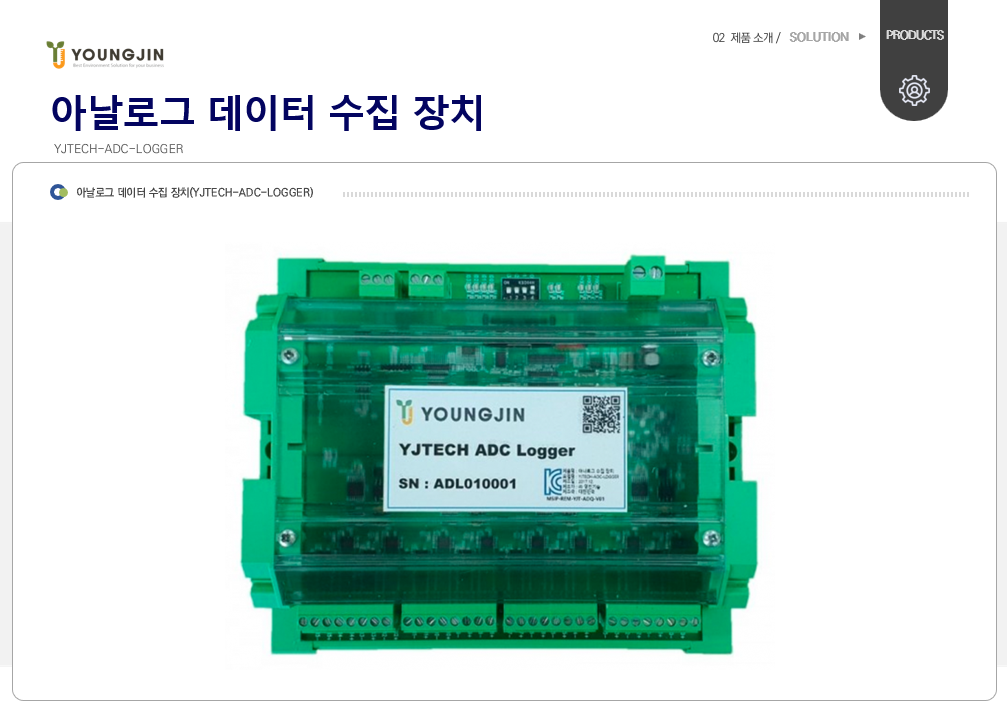

아날로그 데이터 수집 장치(YJTECH-ADC-LOGGER)

//

mV 형태의 정밀한 아날로그 출력으로 제공되는 정보를 수집하고, 이를 디지털 형태의 신호로 변경하여 상위 장치에 연결해 주는 장치로서,
변환된 디지털 데이터는 Modbus RTU,Modbus TCP 형태로 변환하여 전달하는 장치입니다.


주요기능
  • 1 ~ 10mV 단위의 Analog 형태 출력신호를 수집/디지털 변환
  • 16bit ADC를 이용한 정밀한 측정 범위 제공(Resolution : 0.001 급)
  • 센서의 운영 형태에 따른 인가전원(Exciting Voltage) 설정 가능(Max 2V)
  • 변환된 데이터는 modbus RTU 방식으로 제공
  • 자체 ID 설정 Dip S/W 및 RS-232 기반 명령어를 이용한 작동 환경 설정
  • 내장 F/W 변경을 통한 사용자 정의 Protocol 지원 가능(Serial,Ethernet)
활용 용도
  • mV 단위 고정밀도 출력 센서 데이터 수집(변위센서, 생체신호 센서 등)
  • 실시간 단위 데이터 수집을 통한 대상물 실시간 시뮬레이션 환경 구축



Specifications

구분SpecificationsRemark
CPUARM Cortex M4 SeriesSTM32F103RBT6
Flash128KB
Input Range1 ~ 10mV 단위 Analog 전압 출력
Resolution1uV
Port16 Port(2Port Exciting Voltage 활용 가능)
Digital OutputModbus RTU(default), Modbus TCPMulti-Drop 구성
설정 제어Dip S/W, RS-232 기반 CLI 방식 명령어 제공
Power9 ~ 36V
Size150x122x55mm
인증KC 인증(R-REM-YJT-ADQ-V01)
